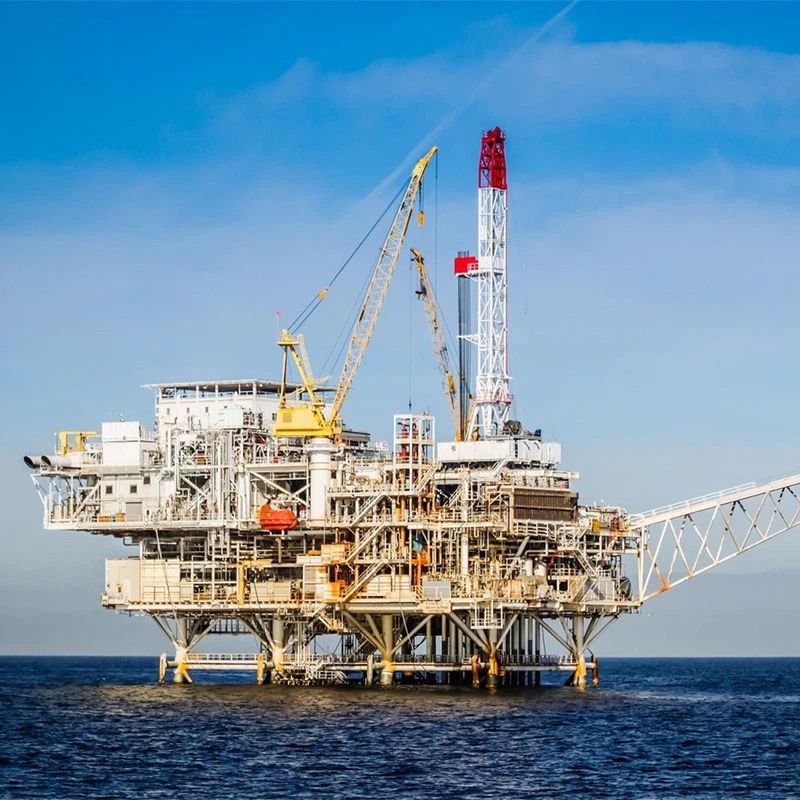

Opis struktury platformy offshore

Platformy offshore to ogromne struktury używane do wiercenia złoża oleju i gazu głęboko pod norem morza. Platformy te są zaprojektowane tak, aby wytrzymać trudne środowiska morskie i są zwykle konstruowane ze stali ze względu na ich siłę i trwałość.

Funkcje struktury platformy offshore

Wiercenie i produkcja

Sprzęt do wiercenia jest ustalony na platformie struktury stali morskiej w celu zbadania podmorskich zasobów ropy i gazu. Platformy stalowe zapewniają stabilność i dokładność sprzętu do wiercenia.

Przechowywanie i transport

Niektóre struktury platformy offshore mogą tymczasowo przechowywać ropę i gaz i transportować je za pomocą rurociągu naftowego lub statku wycieczkowego.

Pomieszczenia mieszkalne

Struktura platformy offshore zapewnia mieszkanie dla pracowników, w tym zakwaterowanie, catering, rozrywkę i opiekę medyczną, aby zapewnić podstawowe potrzeby żywe długiego personelu stacjonującego.

Ochrona środowiska

Nowoczesna platforma offshore podejmuje środki środowiskowe w celu ochrony ekosystemów morskich i zmniejszenia negatywnego wpływu na środowisko.

Odmiany struktur platformy offshore

Typy
	Stałe platformy	Zgodne wieże	Semi - platforma zleciowa	JACK - Up wiercenia	Napięcie - platforma nóg	Platformy Spar
Głębokość wody	do 1700 stóp	1500-2750 stóp	Do 10000 stóp	390-560 stóp	1000-5000 stóp	Do 10000 stóp
Główne elementy	kurtki (członkowie stali rurowej) Beton Caisson stalowe nogi	Stalowe wieże Struktura pokładu	Stalowe kolumny Pontoony pokład	Kadłub stalowe nogi rurowe Pokład Topside żurawi	4 kolumny (nogi napięcia) Kadłub Pokład Topside	Hull Spar Obiekty pokładowe Rury stalowe (do transportu ropy/gazu)

Materiały konstrukcyjne platformy na morzu

Pokład
Noga kurtka
Podbudowa
Staw rurowy
Most
Ponton
Przejście

Korozja struktury platformy offshore - Powłoki odporne

Środowisko morskie jest jednym z najbardziej agresywnych środowisk korozji dla stali, z prędkościami korozji przybrzeżnej do 400 - 500 razy wyższych niż na pustyniach. Dlatego korozja jest kluczowym czynnikiem w projektowaniu i budowie platformy offshore. Zrozumienie cech korozji morskiej, wdrażanie skutecznych środków ochronnych oraz zapewnienie niezawodności systemu antykorozyjnego poprzez regularną kontrolę i konserwację są niezbędne dla bezpieczeństwa i trwałości platformy.

Aby zwiększyć odporność na korozję struktur platformy stalowej na morzu, proponujemy dwie opcje oczyszczania powierzchni wysokich -:

white coating steel structural components

01.

System powlekania ochronnego

Przygotowanie powierzchni: Strzały do strzału do standardu SA2.5 dla optymalnej przyczepności.
Grubość suchej folii (DFT): Minimalna całkowita DFT startera i powłoka nawierzchnia większa lub równa 125 μm.
Marki malarskie: International, Jotun, Hempel
Kolor: dostosowany zgodnie z żądaniem.

02.

HOT - Dip Galvanizing

Przygotowanie powierzchni: uderzenie strzału do standardu SA2.5, aby zapewnić integralność powłoki.
Grubość suchej filmu (DFT): grubość powłoki cynku większa lub równa 85 μm.

Podsumowując

Struktura platformy stalowej offshore jest krytyczną infrastrukturą dla przemysłu energetycznego, umożliwiającym ekstrakcję istotnych zasobów spod oceanu, jednocześnie stawiając czoła wyjątkowym wyzwaniom inżynieryjnym i środowiskowym.Inżynierowie SynergiaZ przyjemnością oferują dostosowane rozwiązanie platformy przybrzeżnej.

FAQ

Jakie są rodzaje struktur morskich?

Wspólne struktury platformy offshore obejmują:

Stałe platformy

Zgodne wieże

Semi - platforma zleciowa

JACK - Up wiercenia

Rozciąganie - platforma nóg

Platformy Spar

Jak budować platformy offshore?

Platformy offshore są złożonymi strukturami zbudowanymi przede wszystkim z wysokiej - Low - stali stopowej. Specjalizujemy się w niestandardowym prefabrykowaniu członków strukturalnych, dokładnie po rysunkach klienta. Ponadto zapewniamy krytyczną ochronę korozji poprzez HDG i malowanie.

Jak długo trwają platformy offshore?

Platformy offshore zwykle trwają 20-25 lat. Ich żywotność jest kwestionowana przez trudne środowiska morskie, w tym korozję wody morskiej, która wymaga rygorystycznej konserwacji.

Popularne Tagi: Struktura platformy offshore, chińscy producenci struktury platformy, dostawcy, fabryka

Stalowe konstrukcje na morzu
Projekt	Tekla / BIM / CAD
Towarzystwo klasyfikacyjne	CCS/ABS/NK/KR/DNV/LR/BV
Standardy	Abs	CCS	Bv	LR
Stopień	A/B/D/E AH 32/36/40 DH 32/36/40 EH 32/36/40 FH 36/40 AQ 47/51/56/63/70 DQ 47/51/56/63/70 Eq 47/51/56/63/70 FQ 47/51/56/63/70
Powłoka	HDG Malarstwo (międzynarodowe / jotun / hempel)
Charakterystyka	Wysoka granica plastyczności. Doskonała spawalność Dobra wewnętrzna solidność Dobra odporność na kruche złamanie (podłużne i poprzeczne) Wysoka odporność na łzawienie lamellarii
Aplikacja	Naprawiono platformy offshore/morskie Platformy naftowe i gazowe Pływające struktury Stalowe platformy Mosty rurowe itp.
